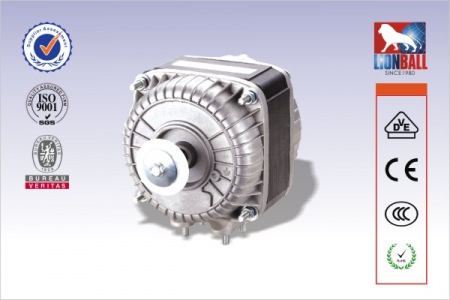

獅球罩極電機YJF系列產品詳細資料介紹：

產品分類

　　1.YJF系列罩極電機為單相、2或4極的罩極式電動機，額定電壓有220~240V，50/60Hz或400V，50/60Hz 和 110~120V，50/60Hz三種。

　　2.按照電機輸出功率的不同，依次可分為3w、5w、7w、10w、16w、18w、20w、25w、34w共九種型號供客戶選擇。通?？赏ㄟ^改變鐵芯厚度和繞線參數來調整電機的輸出頻率

　　3.按照定子鐵芯厚度的不同，可分為12.5mm，20mm，25mm，30mm，40mm，45mm六種規格。每一種厚度不同的鐵芯都對應一個或兩個不同功率的電機。

　　4.根據安裝支架螺絲間距的不同，依次可分為00系列，18系列，26-18系列和26系列四種型號。

　　5.根據電機風葉的不同，有吹風風葉和吸風風葉兩種類型。風葉的直徑有154mm，172mm，200mm，230mm，254mm，265mm，300mm，310mm八種型號。

　　6.根據電機的繞線結構來分，有整體式和分體式電機兩種類型。

產品應用

　　罩極電機具有結構設計合理緊湊、噪音低、安裝簡便、振動小等優點，廣泛適用于商業冷柜冷庫、制冰機、冷風機、冷水機、冷凝機組、中央空調、取暖器等設備上。

電機結構及工作原理

　　單相罩極電機由定子、轉子、壓鑄鋁合金前后端蓋、軸承、引出線等組成。產品關鍵零部件如定子、轉子都是由我司自主設計、加工和生產的。定子線圈是最容易損壞的，它的繞制、嵌放、連接、絕緣、檢驗，都有嚴格的要求。電機定子、轉子都是用硅鋼片疊成的，疊壓時上下片槽位依次稍微錯開，整體上形成斜槽，這樣能使轉動更均勻平穩。轉子繞組是用壓鑄的方法，將純鋁鑄在轉子槽內代替導線。當罩極電動機的主繞組通電后，罩極繞組也會產生感應電流，使定子磁極被罩極繞組罩住部分的磁通與未罩部分向被罩部分的方向旋轉。

產品型號說明

設計選用說明

　　1.由于我廠生產的標準電機是采用含油軸承，所以工廠建議采用水平方式安裝電機，同時我們可根據客戶要求生產滾動軸承電機。電機的平均使用壽命為20000小時以上。

　　2.電機適用環境溫度為-30℃～+50℃。

　　3.電機的絕緣等級為B級，防護等級為IP42.可根據客戶要求生產防護等級為IP44的電機。

　　4.輸出功率在10W以下的電機采用阻抗保護，輸出功率大于10W采用熱保護器，當電機的內部溫度達到135±5℃時，熱保護器將會自動切斷電流以保護電機。

　　5.電機使用前，必須將電機接地線與外部接地裝置有效連接。

產品認證

　　我司生產的YJF系列罩極電機都通過了VDE、CE、ROHS、CCC認證。
